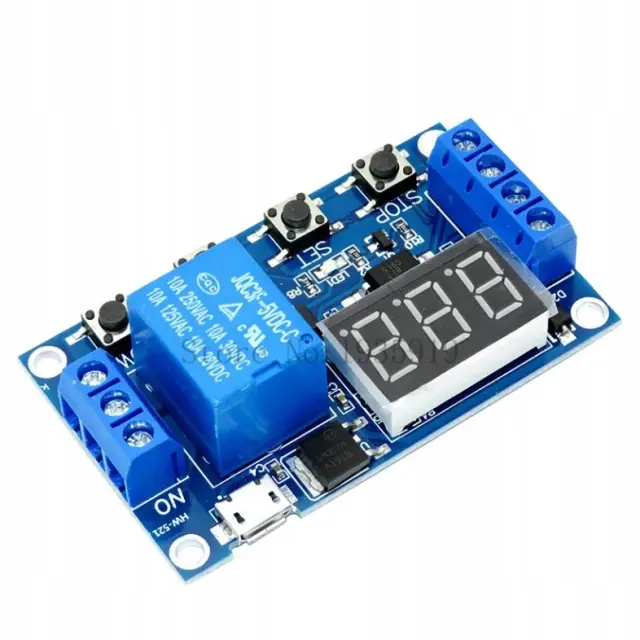

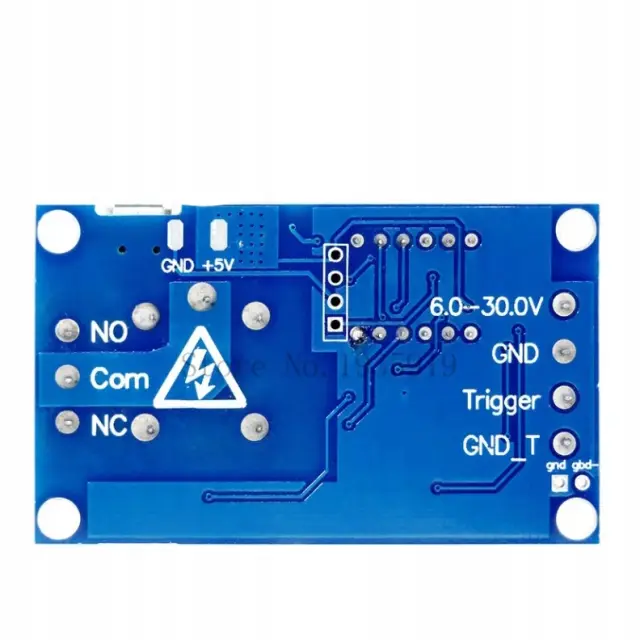

USB-C modul s tajmerom i relejem

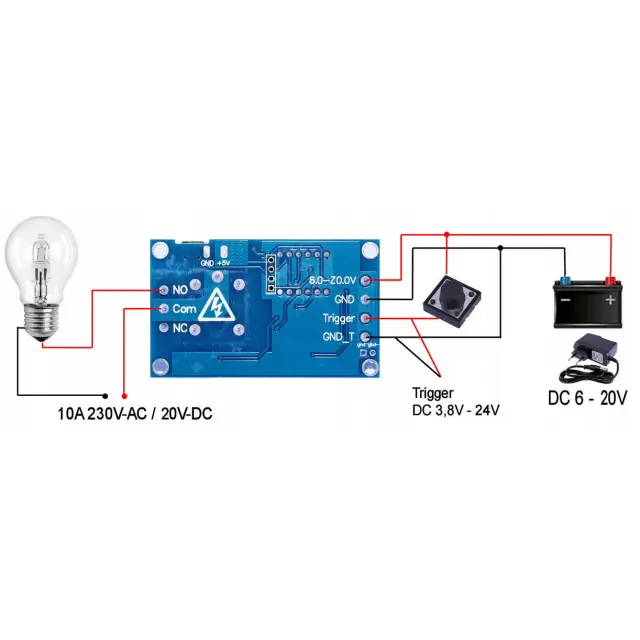

✅ Napajanje: 6V - 20V ili USB-C 5.0V (za napajanja iznad 20V, upotrijebite pretvarač za snižavanje napona, npr. LM2596, i postavite napon na 8-10V)

✅ Pokretač: 3,8 V - 20 V

✅ Vremenski raspon: 0-999 minuta

✅ Radna temperatura: od -40°C do 85°C

✅ Dimenzije: 62 mm x 38 mm x 19 mm

✅ Relej: 10 A , 230 V AC / 30 V DC

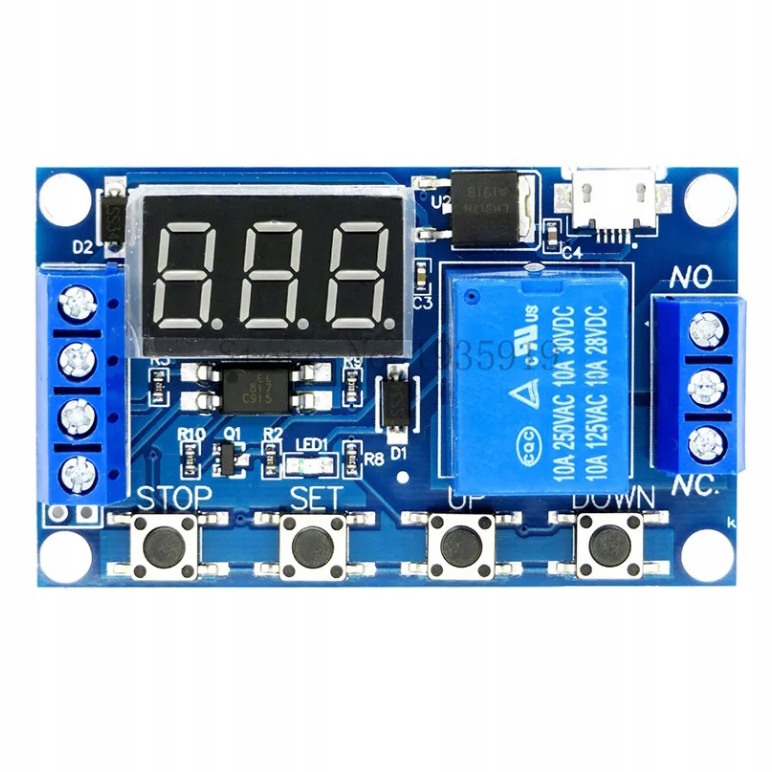

✅ Tipke:

• STOP: uključite/isključite relej (tijekom odbrojavanja - relej je isključen)
• SET (dugo pritiskanje): odaberite funkciju i prijeđite na atribute
• SET (kratki pritisak): prikaz atributa funkcije

✅ Postupak programiranja:

1. Pritisnite gumb STOP i odaberite opciju ON.
2. Pričekajte dok se na zaslonu ne prikaže 000.
3. Pritisnite i držite SET -> Odaberite program pomoću gumbova GORE/DOLJE.
4. Kratko pritisnite SET -> na zaslonu treperi OP -> 000 -> Unesite trajanje atributa pomoću gumbâ GORE/DOLJE.
5. Koristite gumb STOP za odabir jedinice vremena:

   000 -> Sekunda

   00.0 -> Deseti dio sekunde (npr. 05.5 = 5,5 sekundi)

   0.0.0 -> Minuta (npr. 0.0.1 = 1 minuta)

6. Pritisnite i držite SET -> Kada prestane treptati broj programa, npr. P1.1, postupak je dovršen.

✅ Opis programa:

• P1.1: Nakon što se dađe signal okidača, relej se aktivira i vrijeme postavljeno u OP-u se odbrojava, nakon čega se relej deaktivira.
• P1.2: Kao gore, ali primjena signala okidača tijekom odbrojavanja uzrokuje da se odbrojavanje započne od 0.
• P1.3: Kao gore, ali primjena signala okidača tijekom odbrojavanja uzrokuje isključenje releja i resetiranje odbrojavanja.
• P-2: Nakon primjene signala okidača, vrijeme CL se odbrojava, zatim se relej aktivira i vrijeme OP se odbrojava, nakon čega se relej isključuje.
• P3.1: Nakon primjene okidačkog signala, relej se uključuje i započinje odbrojavanje OP, relej se isključuje i započinje odbrojavanje CL, ciklus se ponavlja određeni broj puta (LOP = beskonačna petlja), primjena okidačkog signala tijekom odbrojavanja isključuje relej i resetira odbrojavanje.
• P3.2: Nakon priključenja napajanja, relej se automatski uključuje i započinje odbrojavanje OP, relej se isključuje i započinje odbrojavanje CL, ciklus se ponavlja određeni broj puta (LOP = beskonačna petlja).
• P-4: Nakon primjene okidača, relej se uključuje, odbrojavanje OP počinje nakon nestanka okidača, primjena okidača tijekom odbrojavanja resetira brojač.

✅ Funkcija 3.2: Omogućuje rad modula bez okidača. Kada se tajmer modul napaja putem 5V microUSB priključka ili 6V - 20V konektora, modul automatski počinje odbrojavanje unatrag, bez potrebe za pokretanjem. Ova funkcija omogućuje beskonačan ili određen broj ciklusa releja.
