Modul releja s daljinskim upravljačem 433 MHz

✅ Relèi: 4 u zapečaćenom kućištu

✅ Domet: do 100 m na otvorenom prostoru

✅Broj tipki na daljinskom upravljaču: 4 (s poklopcem za zaštitu od slučajnog pritiska)

Ovaj relejni modul s daljinskim upravljačem od 433 MHz svestrano je rješenje za razne primjene u upravljačkim sustavima. Idealan je za kućnu automatizaciju, sigurnosne sustave, daljinsko upravljanje rasvjetom ili električnim uređajima. S izborom različitih načina rada, modul nudi fleksibilnost i jednostavnost programiranja, što omogućuje prilagodbu individualnim potrebama korisnika.

Svojom robusnom konstrukcijom, dugim dometom do 100 metara i jednostavnim programiranjem, modul je pouzdan i praktičan alat koji će povećati udobnost i funkcionalnost u bilo kojoj primjeni.

✳️ Specifikacija:

✔️ Napon napajanja: 12V DC

✔️ Frekvencija: 433 MHz

✔️ Struja u pripravnosti: ~5 mA

✔️ Struja u aktivnom stanju (1 relej): približno 35 mA

✔️ Struja pri aktivaciji (4 releja): približno 140 mA

✔️ Dimenzije kućišta: 75 mm x 54 mm x 29 mm

✔️ Dimenzije daljinskog upravljača: 55 mm x 30 mm x 14 mm

✔️ Broj tipki na daljinskom upravljaču: 4 (s poklopcem)

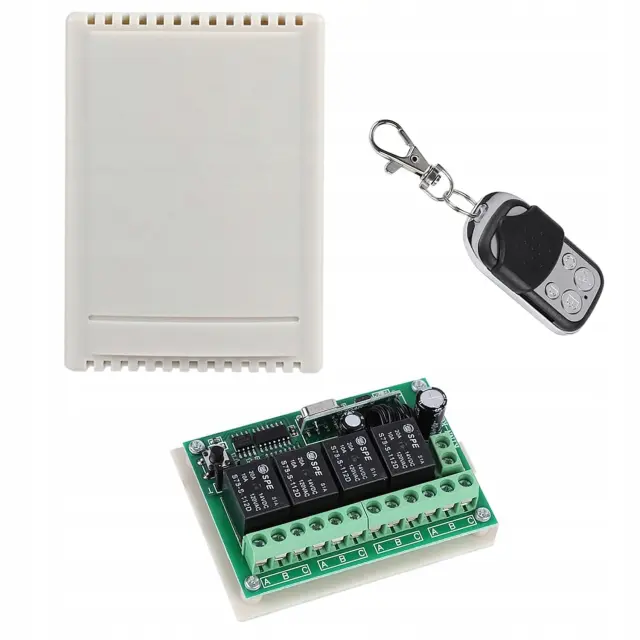

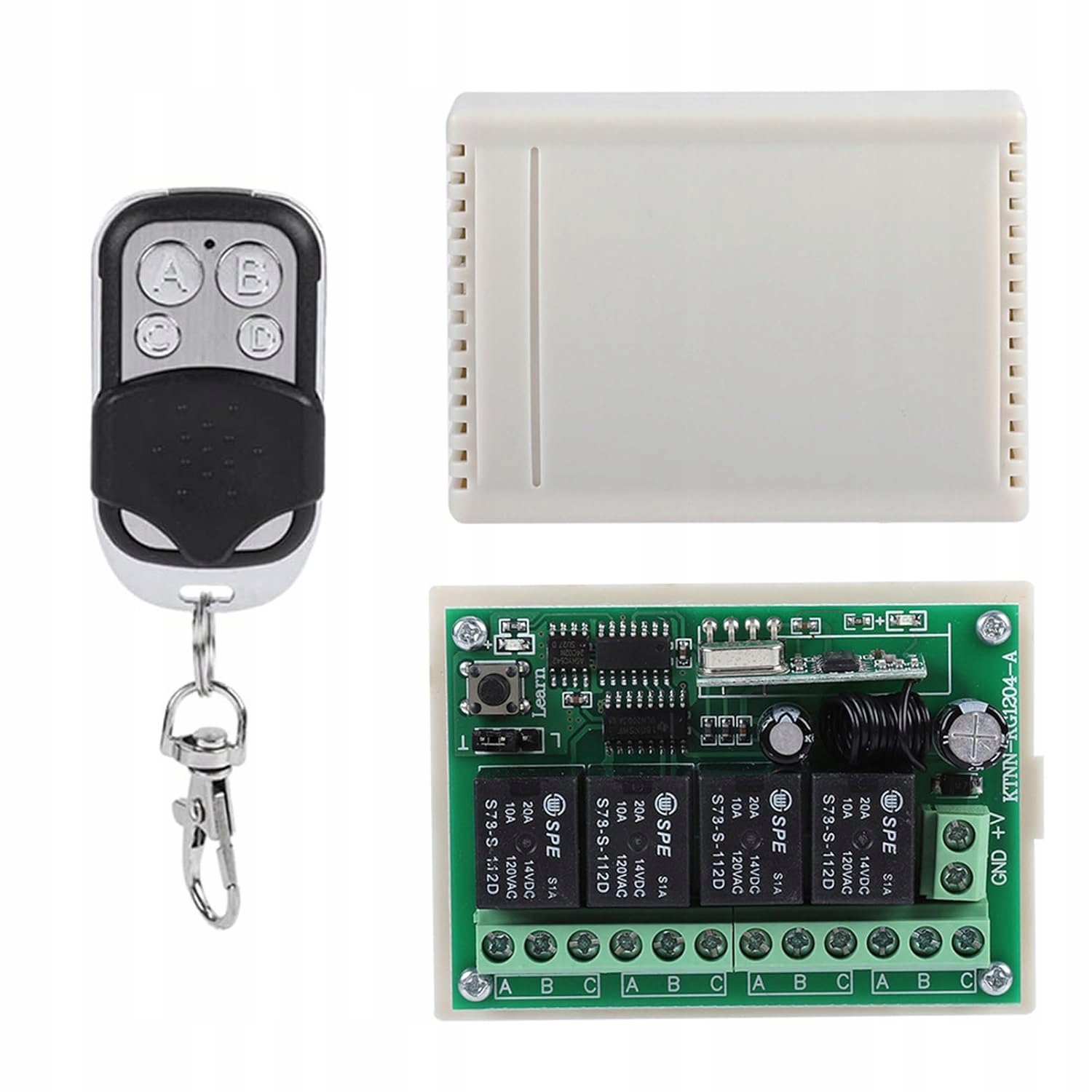

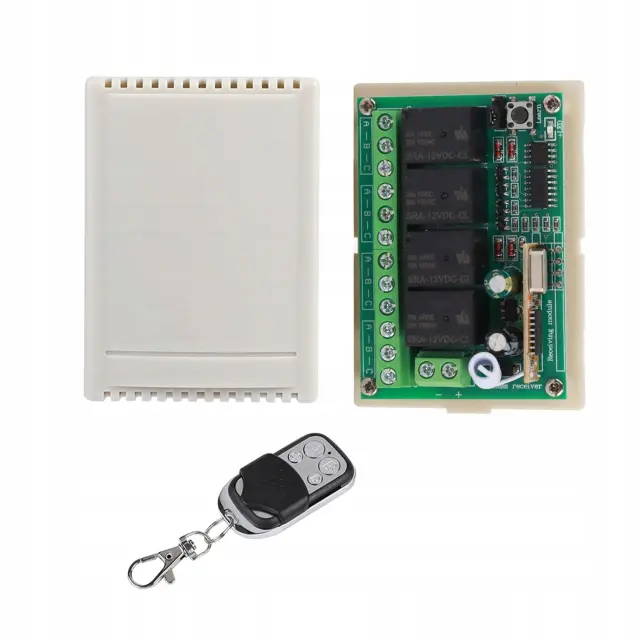

✳️ Opis seta:

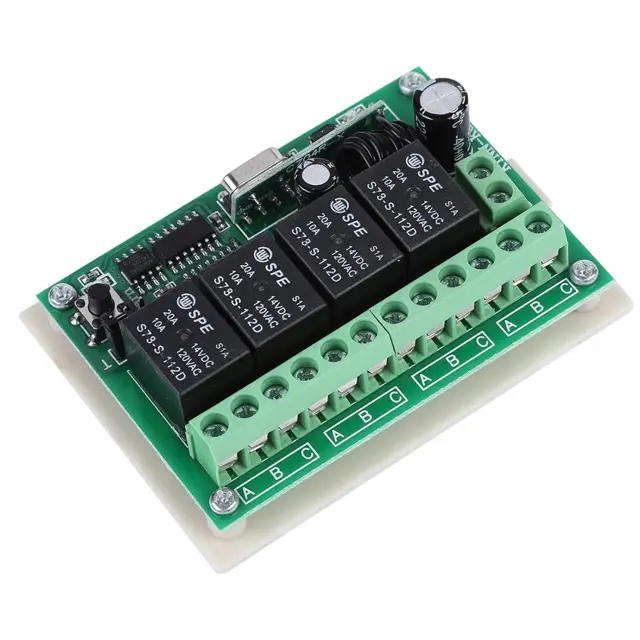

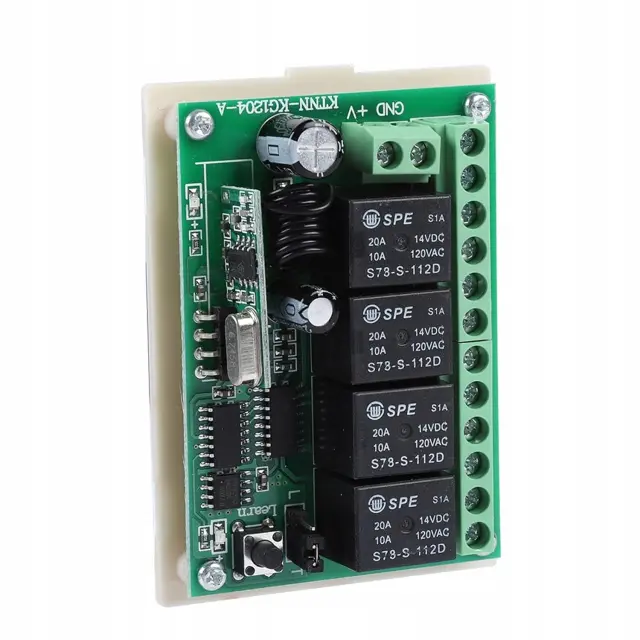

Set uključuje modul releja s četiri releja, napajanje 12 V DC i daljinski upravljač s četiri gumba, zaštićen poklopcem. Uređaj radi na frekvenciji od 433 MHz, što osigurava stabilan rad i domet do 100 m na otvorenom prostoru. Modul releja je smješten u robusno kućište koje ga štiti od mehaničkih oštećenja.

✳️ Sadržaj seta:

✔️ 1 x Modul s četiri releja

✔️ 1 x Daljinski upravljač (baterija uključena)

✳️ Sažetak proizvoda i primjena:

Modul s relejima i daljinskim upravljačem od 433 MHz savršeno je rješenje za daljinsko upravljanje raznim elektroničkim uređajima. Zahvaljujući velikom dometu i četiri kanala, omogućuje fleksibilno upravljanje opremom kod kuće, u uredu ili u radionici. Kompatibilnost s dodatnim daljinskim upravljačima iz naše ponude omogućuje vam proširenje sustava prema vašim individualnim potrebama.

Upute za programiranje i opis funkcija:

NAKratko:

Relè se aktivira samo kada se pritisne gumb na daljinskom upravljaču (npr. A, B, C ili D).

1. Jednom kratko pritisnite gumb za programiranje (LED će zasvijetliti kada se gumb pritisne).

2. LED dioda će se upaliti nakon trenutka (modul čeka pritiskanje tipke).

3. Pritisnite tipku A.

4. LED dioda će treptati nekoliko puta (što označava da je programiranje uspješno).

5. Svi gumbi na daljinskom upravljaču A, B, C, D dodijeljeni su memoriji – rade u trenutačnom načinu rada, a svaki aktivira drugu relej.

Način rada s jednim gumbom:

Relè se aktivira pritiskom na gumb (npr. A) i ostaje aktiviran dok se ponovno ne pritisne isti gumb na daljinskom upravljaču.

1. Dvaput kratko pritisnite gumb za programiranje (LED dioda će treptati svaki put kada se gumb pritisne).

2. Nakon trenutka, LED će se upaliti (modul čeka pritiskanje gumba).

3. Pritisnite tipku A.

4. LED dioda će treptati nekoliko puta (što označava da je programiranje uspješno).

5. Svi gumbi na daljinskom upravljaču A, B, C, D dodijeljeni su memoriji – rade u načinu rada jednokotačnog prekidača, a svaki aktivira drugi relej.

NAČIN RADA PROMJENJIVOG PREKIDAČA:

Relev 1 aktivira se tipkom (npr. A), a nakon pritiska tipke (npr. B) relev 1 se deaktivira i aktivira relev 2 dodijeljen tipki B.

1. Pritisnite gumb za programiranje tri puta kratko (LED dioda će svaki put bljesnuti kada se gumb pritisne).

2. LED dioda će se upaliti nakon trenutka (modul čeka pritiskanje tipke).

3. Pritisnite tipku A.

4. LED dioda će treptati nekoliko puta (što označava da je programiranje uspješno).

5. Svi gumbi na daljinskom upravljaču A, B, C, D dodijeljeni su memoriji – rade u načinu preklapanja, a svaki aktivira drugu relejnu sklopku.

način rada jednokotačnog prekidača (2 gumba) i trenutni način rada (2 gumba):

Kombinacija dva načina rada.

1. Pritisnite gumb za programiranje 4 puta kratko (LED će svaki put bljesnuti kada se gumb pritisne).

2. LED dioda će se upaliti nakon trenutka (modul čeka pritisak tipke).

3. Pritisnite tipku A.

4. LED dioda će treptati nekoliko puta (što signalizira da je programiranje uspjelo).

5. Svi gumbi na daljinskom upravljaču A, B, C, D dodijeljeni su memoriji – 2 rade u načinu rada s jednim gumbom, 2 u načinu rada prekidača na kratko.

NAČIN PROMJENJIVOG PREKIDAČA (2 gumba) i NAČIN TRENUTNOG PREKIDAČA (2 gumba):

Kombinacija dva načina rada.

1. Kratko pritisnite programirano dugme 5 puta (LED će svaki put bljesnuti kada se pritisne).

2. LED dioda će se upaliti nakon trenutka (modul čeka pritiskanje gumba).

3. Pritisnite tipku A.

4. LED će treptati nekoliko puta (što signalizira da je programiranje uspješno).

5. Svi gumbi na daljinskom upravljaču A, B, C, D dodijeljeni su memoriji – 2 rade u načinu preklopnog prekidača, 2 u načinu trenutnog prekidača.

NAČIN RADA PROMJENJIVOG PREKIDAČA (2 gumba) i NAČIN RADA JEDNOG PREKIDAČA (2 gumba):

Kombinacija dva načina rada.

1. Kratko pritisnite gumb za programiranje 6 puta (LED dioda će svaki put bljesnuti kada se gumb pritisne).

2. LED dioda će se upaliti nakon trenutka (modul čeka pritiskanje tipke).

3. Pritisnite tipku A.

4. LED će treptati nekoliko puta (što označava da je programiranje uspješno).

5. Svi gumbi na daljinskom upravljaču A, B, C, D dodijeljeni su memoriji – 2 rade u načinu rada promjenjivog prekidača, 2 u načinu rada jednokotačnog prekidača.

NAČIN PROMJENJIVOG PREKIDAČA (2 gumba) i NAČIN PROMJENJIVOG PREKIDAČA (2 gumba):

Kombinacija dva identična načina rada.

1. Pritisnite tipku za programiranje 7 puta kratko (LED dioda će svaki put bljesnuti kada se tipka pritisne).

2. LED dioda će se upaliti nakon trenutka (modul čeka pritiskanje tipke).

3. Pritisnite tipku A.

4. LED će treptati nekoliko puta (što signalizira da je programiranje uspješno).

5. Svi gumbi na daljinskom upravljaču A, B, C, D dodijeljeni su memoriji – 2 rade u načinu preklopnog prekidača, 2 u načinu preklopnog prekidača.

Pranje memorije modula:

Brisanje svih pohranjenih tipki/daljinskih upravljača.

1. Kratko pritisnite tipku za programiranje 8 puta (LED dioda će svaki put bljesnuti kad se tipka pritisne, osim osmi put).

2. LED dioda će treptati nekoliko puta, što označava da su svi daljinski upravljači i gumbi izbrisani iz memorije modula.
